AUTOMATISCHE SETZEINHEIT FÜR BLINDNIETEN UND DICHTSTOPFEN

Für das automatische und drucksichere Verschließen von (Hilfs-)Bohrungen durch Dichtstopfen bietet Binder Automation die optimale Lösung. Unsere Setzeinheit ermöglicht das vollautomatische Zuführen und Setzen von Dichtstopfen (König Expander). Optional kann zur Qualitätssicherung der Kraft-Weg-Verlauf überwacht werden.

Unsere Setzeinheit wird überall dort eingesetzt wo ein drucksicheres und dichtes Verschließen von Bohrungen erforderlich ist. Beispielsweise können so insbesondere Hilfsbohrungen, Kühlbohrungen und Schmierbohrungen im Motorenbau, zum Beispiel an Zylinderkopf, Getriebegehäuse und Kipphebel automatisiert und drucksicher verschlossen werden.

Hydraulikzylinder:

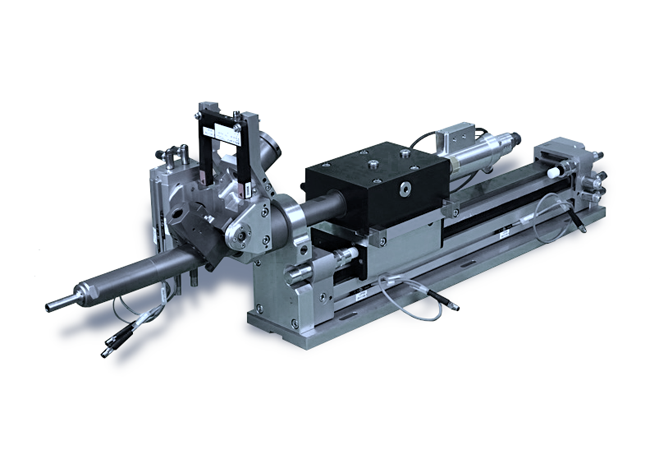

Um die Dichtstopfen bzw. Nieten zu setzen kommt ein doppelwirkender Hydraulikzylinder zum Einsatz, der durch ein passendes Hydraulikaggregat betrieben wird. Dieser erreicht eine Zugkraft bis zu 22 kN und ist ausreichend für das Setzen von Dichtstopfen mit einem Durchmesser von bis zu 18 mm

Funktionsprinzip der automatischen Setzeinheit für Blindnieten und Dichtstopfen

Die Blindniete bzw. Dichtstopfen werden aus einem Stufenförderer gefördert, vereinzelt und der Setzeinheit zugeführt. Die Setzeinheit nimmt den Dichtstopfen auf und setzt diesen in die Bohrung. Der Restdorn wird abgesaugt und einem Restdornbehälter zugeführt.

Phasen des Setzvorgangs

Die Animation zeigt die einzelnen Phasen des Setzvorgangs:

  • Dichtstopfen automatisch zuführen und im Setzwerkzeug aufnehmen
  • Dichtstopfen in Bauteilbohrung setzen
  • Ziehvorgang auslösen
  • Zugstift wird in den Backen des Setzwerkzeugs geklemmt
  • Kraftaufbau bis Zugstift bei erreichter Sollbruchkraft reißt
  • Zugstift absaugen

Zubehör

Kraft-Weg Überwachung

Zur Qualitätssicherung des Setzvorgangs bieten wir eine Kraft-Weg-Überwachung an. Diese zeichnet während des Setzvorgangs den Kraftverlauf in Abhängigkeit des zurückgelegten Weges des Hydraulikzylinders auf.

Bei der Auswertung können folgende Kriterien geprüft werden:

  • Befindet sich die Kraft im vorgegebenen Toleranzfenster?
  • Befindet sich der Weg im vorgegebenen Toleranzfenster?
  • Befindet sich der komplette Kraft-Weg-Verlauf im vorgegebenen Toleranzfenster?

Mit Hilfe der Kraft-Weg-Überwachung kann eine zuverlässige Aussage darüber getroffen werden, ob der Setzvorgang erfolgreich war und den Prozess dokumentieren.

Hydraulikaggregat

Wir bieten Ihnen das passende Hydraulikaggregat mit den benötigten Hydraulikleitungen zum Betrieb von bis zu 8 Setzeinheiten an.



Automatische Zuführeinheit

Die Zuführung der Dichtstopfen/Blindniete erfolgt vollautomatisch mittels Stufenförderer mit integrierter Vereinzelung. Der vereinzelte Dichtstopfen wird durch einen Schlauch mit Druckluft zur Setzeinheit transportiert. Das Füllvolumen beträgt ca. 4 Liter.

Schallschutz mit Bandbunker

Zur Minderung der Geräuschimmissionen bieten wir eine Schallschutzkabine an, in die der Stufenförderer eingebaut wird. Durch die Integration eines zusätzlichen Bandbunkers mit einem Füllvolumen von 25 Liter wird die Autonomie der Anlage deutlich erhöht.

Technische Daten

Die Setzeinheit bieten wir in zwei Varianten mit 160 mm und 250 mm Hub an. Wenn Sie spezielle Anforderungen haben, passen wir die Setzeinheit gerne an Ihre individuellen Bedürfnisse an.



Technische Daten
Zustellhub der Linearachse 160 mm 250 mm
Nutzbarer Hub 83 mm 173mm
Zugkraft max. 23 kN
Gewicht ca. 18 kg (20 kg mit optionalem Wegmesssystem)
Druckluftanschluss 6 bar
Hydraulikaggregat bis 400 bar
Taktzeit ca. 6 s (Start – Start)
Setzrichtung standardmäßig horizontal und vertikal nach unten, optional nach oben

Ihr direkter Weg zur automatischen Setzeinheit für Blindnieten und Dichtstopfen

Sie interessieren sich für die automatische Setzeinheit für Blindnieten und Dichtstopfen von Binder Automation und wünschen ein Angebot oder weitere Informationen? Wir beraten Sie gerne. Rufen Sie uns an oder senden Sie uns einfach eine E-Mail. Wir setzen uns umgehend mit Ihnen in Verbindung.
