Stufenförderer für die automatische Zuführung von Verbindungselementen
Effiziente, prozesssichere Zuführung von Verbindungselementen für automatisierte Produktionsanlagen.
Automatisierte Zuführung von Verbindungselementen in Produktionsprozessen
Viele Produktionsprozesse erfordern eine zuverlässige, lageorientierte und kontinuierliche Zuführung von Verbindungselementen. Manuelle Prozesse oder ungeeignete Zuführsysteme führen häufig zu Störungen, ungleichmäßiger Teilebereitstellung und unnötigen Stillstandzeiten. Der Stufenförderer von Binder Automation vereinzelt und fördert Verbindungselemente wie Blindnieten, Dichtstopfen, Schrauben oder weitere Kleinteile prozesssicher und schafft damit die Grundlage für einen stabilen, automatisierten Fertigungsprozess.
Sondermaschinenbau aus Deutschland
Individuelle Zuführsysteme
35 Jahre Erfahrung
Stufenförderer im Einsatz
Einfüllung der Verbindungselemente in den Stufenförderer
Lageorientierte Bereitstellung auf der Übergabestrecke
Schonende Vereinzelung und Sortierung über das Stufenfördersystem
Übergabe an die nachgelagerte Anlage oder Setzeinheit
Funktionsprinzip
Der Stufenförderer vereinzelt und sortiert eingefüllte Verbindungselemente durch ein stufenförmiges Fördersystem. Überschüssige oder ungünstig liegende Bauteile fallen zurück in den Vorratsbehälter, während korrekt ausgerichtete Teile auf die Linearschiene übergeben werden. Dort erfolgt die geordnete Bereitstellung für den weiteren Produktionsprozess. Förderleistung und Fördergeschwindigkeit können an die Anforderungen der jeweiligen Anwendung angepasst werden und ermöglichen eine zuverlässige sowie prozesssichere Zuführung.
Befüllung des Stufenförderers
Vereinzelung und Sortierung der Verbindungselemente
Lageorientierte Bereitstellung auf der linearschiene
Übergabe an die Produktionsanlage
Vorteile
Zuverlässige und kontinuierliche Zuführung von Verbindungselementen
Zuverlässige Vereinzelung und lageorientierte Bereitstellung der Bauteile
Hohe Prozesssicherheit und reduzierte Stillstandzeiten
Flexible Anpassung an Blindnieten, Dichtstopfen, Schrauben und weitere Kleinteile
Modular erweiterbar und individuell auf Ihre Anwendung konfigurierbar
Kompakte Bauweise für einfache Integration
Technische Daten
Abmessungen
ca. 640 x 540 x 430 mm / ca. 770 x 570 x 430 mm
Taktzeit
ca. 2 – 4 s
Max. Kopfdurchmesser
bis Ø 18 mm / bis Ø 28 mm
Unsere Stufenförderer eignen sich für die automatische Zuführung verschiedenster runder Verbindungselemente mit Kopf. Dazu gehören unter anderem Blindnieten, Dichtstopfen, Schrauben, Bolzen, Vollnieten sowie weitere vergleichbare Bauteile. Je nach Bauteilgeometrie und Förderaufgabe entwickeln wir die passende Zuführlösung für Ihre Anwendung. Weitere Bauteilgrößen und Geometrien realisieren wir gerne auf Anfrage.
Ausführungen und Optionen
Unsere Stufenförderer sind in verschiedenen Ausführungen erhältlich und lassen sich optimal an die Anforderungen Ihrer Produktionsanlage anpassen. Je nach Fördergut, geforderten Geräuschemissionen und gewünschtem Automatisierungsgrad bieten wir unterschiedliche Ausstattungsvarianten für einen wirtschaftlichen, komfortablen und prozesssicheren Betrieb.

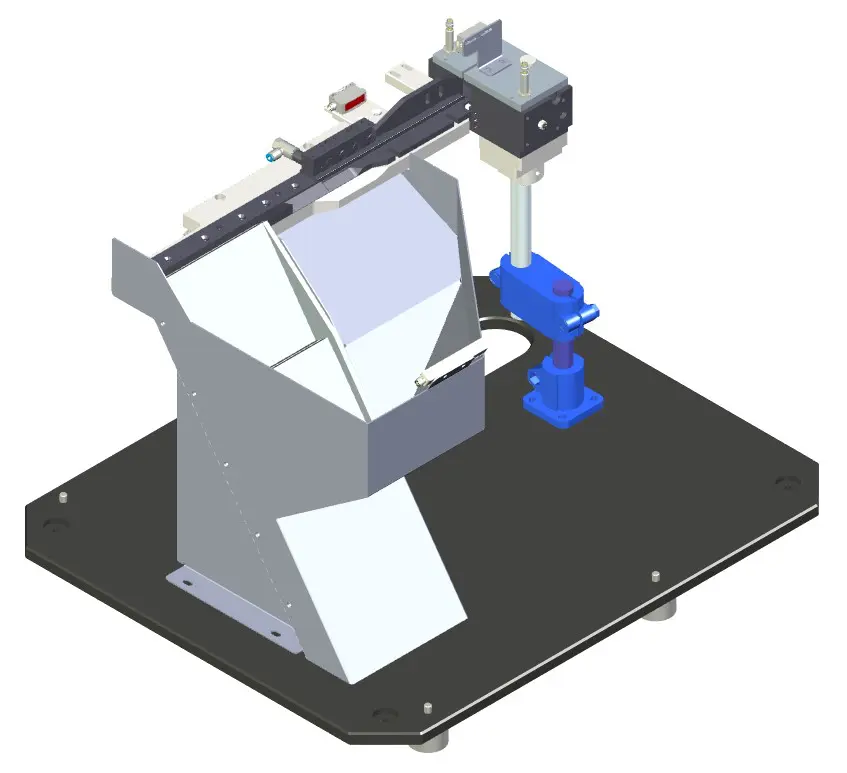

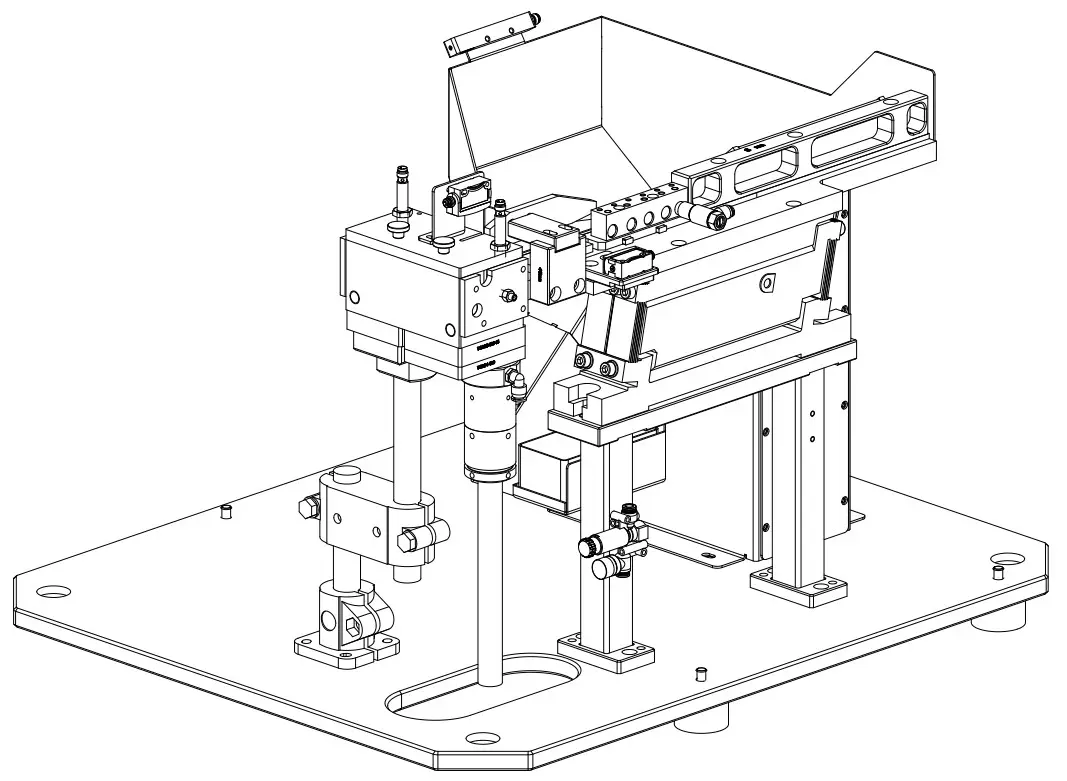

Stufenförderer
Die kompakte Basisausführung eignet sich für die zuverlässige Vereinzelung und Zuführung unterschiedlichster Verbindungselemente. Sie lässt sich flexibel in bestehende oder neue Produktionsanlagen integrieren.

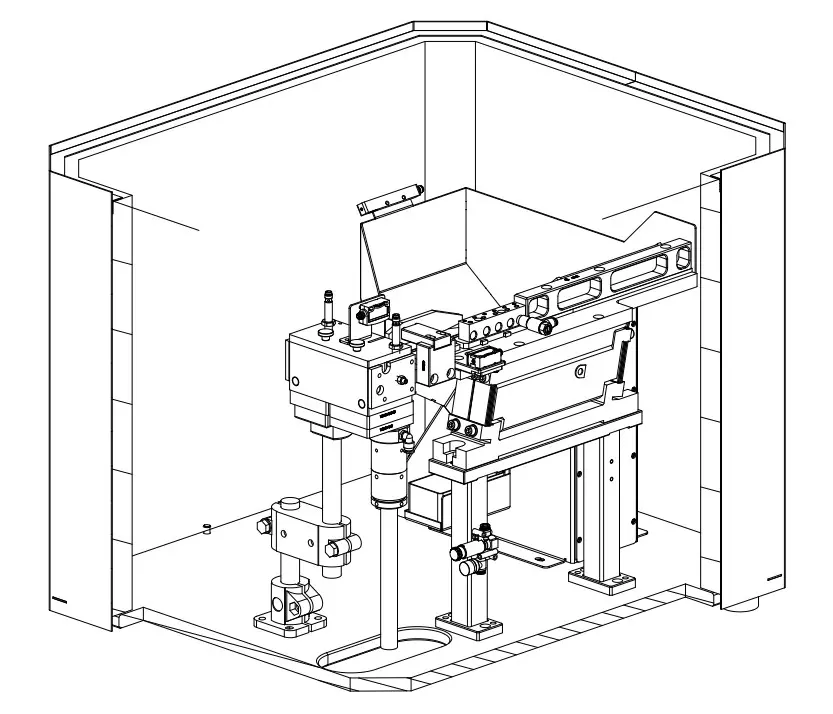

Stufenförderer mit Schallschutz
Für Anwendungen mit erhöhten Anforderungen an den Lärmschutz ist der Stufenförderer auch mit integrierter Schallschutzkabine erhältlich. Dadurch werden die Geräuschemissionen deutlich reduziert und ein angenehmeres Arbeitsumfeld geschaffen.

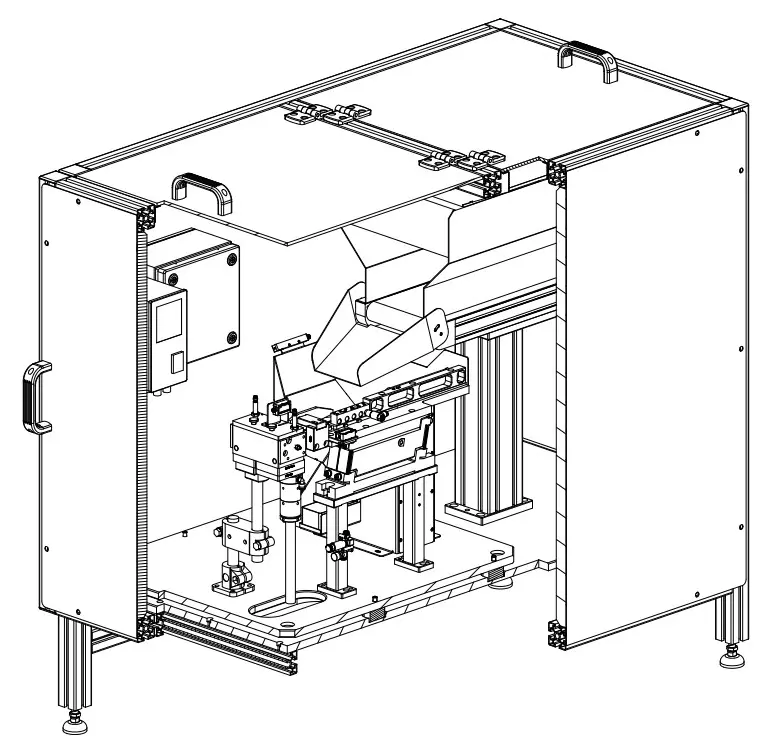

Stufenförderer mit Schallschutz und Bandbunker
Diese Ausführung kombiniert den Stufenförderer mit einer Schallschutzkabine und einem integrierten Bandbunker mit 25 Litern Füllvolumen. Der Bandbunker gewährleistet eine kontinuierliche Materialzufuhr und verlängert die Nachfüllintervalle. Das Ergebnis sind längere Laufzeiten, eine höhere Prozesssicherheit und ein geringerer Bedienaufwand.
Einsatzbereiche Stufenförderer
Der Stufenförderer eignet sich für die automatische Zuführung unterschiedlichster Verbindungselemente und Kleinteile. Durch seine hohe Flexibilität kommt er in zahlreichen Branchen und Produktionsprozessen zum Einsatz und lässt sich nahtlos in neue oder bestehende Automatisierungslösungen integrieren.
Automatisierte Montageanlagen
Serienfertigung mit kurzen Taktzeiten
Blindnieten, Dichtstopfen und Schrauben
Maschinen- und Sondermaschinenbau
Automobilindustrie und Zulieferer
Medizintechnik und Elektrotechnik
Automationslösungen von Binder Automation
Individuelle Lösungen
Binder Automation entwickelt individuelle Automatisierungslösungen für anspruchsvolle industrielle Fertigungsprozesse. Von der ersten Analyse über die präzise Planung und Konstruktion bis hin zur Programmierung und Inbetriebnahme realisieren wir effiziente, zuverlässige und skalierbare Systeme.
Unser Leistungsspektrum umfasst die Integration moderner Zuführsysteme, die Entwicklung innovativer Sondermaschinen sowie die Optimierung und Erweiterung bestehender Produktionsanlagen. Dabei stehen höchste Qualität, maximale Prozesssicherheit und eine nachhaltige Effizienzsteigerung im Fokus.
Durch den Einsatz modernster Technologien und langjähriger Erfahrung entstehen Lösungen, die exakt auf Ihre Anforderungen zugeschnitten sind und Ihre Produktion langfristig wettbewerbsfähig machen.
Qualität
Seit der Entwicklung unserer ersten Automationslösungen steht Binder Automation für höchste Qualitätsansprüche im Sondermaschinenbau. Durch die Kombination aus fundierter Erfahrung in der Konstruktion von Zuführsystemen und dem Einsatz moderner Fertigungstechnologien entstehen robuste und langlebige Systeme, die exakt auf die Anforderungen unserer Kunden abgestimmt sind.
Jeder Stufenförderer wird während des gesamten Herstellungsprozesses sorgfältig geprüft. Von der Fertigung einzelner Komponenten über die Montage bis hin zur finalen Inbetriebnahme erfolgt jede Phase unter kontrollierten Bedingungen. Dadurch stellen wir sicher, dass jeder Stufenförderer zuverlässig arbeitet und sich optimal in die jeweilige Produktionsumgebung integrieren lässt.
Vor der Auslieferung wird jede Anlage umfassend getestet und auf die spezifische Anwendung abgestimmt, um eine reibungslose Inbetriebnahme und einen stabilen Betrieb im späteren Einsatz zu gewährleisten.
Kontakt
Sie haben Fragen oder möchten Ihr Projekt besprechen? Wir beraten Sie unverbindlich und kompetent zu Ihrem individuellen Anwendungsfall.
Ihr Ansprechpartner:
Rainer Binder
07336 9217-0
info@binder-automation.de
FAQ
Wie funktioniert ein Stufenförderer?
Ein Stufenförderer ist ein automatisiertes Zuführsystem zur Vereinzelung, Sortierung und lageorientierten Bereitstellung von Verbindungselementen und Kleinteilen. Über ein stufenförmiges Fördersystem werden die Bauteile zuverlässig vereinzelt und auf eine Linearschiene übergeben. Dadurch wird eine kontinuierliche und prozesssichere Zuführung für nachgelagerte Produktionsprozesse gewährleistet.
Welche Bauteile können verarbeitet werden?
Unsere Stufenförderer eignen sich für unterschiedlichste Verbindungselemente wie Blindnieten, Dichtstopfen, Schrauben, Bolzen und weitere Kleinteile. Je nach Bauteilgeometrie und Anforderung wird jeder Stufenförderer individuell auf das jeweilige Fördergut ausgelegt.
Ist eine Integration in bestehende Anlagen möglich?
Ja. Unsere Stufenförderer lassen sich sowohl in bestehende Produktionsanlagen als auch in neue Sondermaschinen integrieren. Mechanische und steuerungstechnische Schnittstellen werden dabei individuell auf Ihre Anlage abgestimmt.
Welche Ausführungen sind verfügbar?
Unsere Stufenförderer sind als Basisausführung, mit integrierter Schallschutzkabine oder als Komplettsystem mit Schallschutz und Bandbunker erhältlich. Dadurch kann das Zuführsystem optimal an Fördergut, Geräuschemissionen und Produktionsanforderungen angepasst werden.
Wie erfolgt die Übergabe der Bauteile?
Nach der Vereinzelung werden die Verbindungselemente lageorientiert auf einer Linearschiene bereitgestellt und an die nachgelagerte Produktionsanlage übergeben. Die Übergabetechnik wird dabei individuell auf den jeweiligen Prozess abgestimmt.
Welche Bauteilgrößen können verarbeitet werden?
Die maximal verarbeitbaren Bauteilgrößen richten sich nach Art, Geometrie und Gewicht des Förderguts. Gerne prüfen wir Ihre Verbindungselemente und entwickeln eine passende Zuführlösung für Ihre Anwendung.
